Metal Mesh Belt: Typer, applikationer och urvalsguide

Ett metallnätsbälte misslyckas oftare på grund av en felaktig överensstämmelse med processen än på grund av normalt slitage. I en kontinuerlig ugn måste bandet överleva temperaturkurvan, bära delarna och behålla sin geometri under hundratals drifttimmar. Om bältet är för svagt, för tungt eller för öppet för lasten får du stretching, spårningsproblem och oplanerade stillestånd. Om den är anpassad till processen går den tyst under lång tid.

Problemet är att de flesta köpare fokuserar på priset per kvadratmeter istället för samspelet mellan bandkonstruktion och ugnscykeln. Den interaktionen avgör om du byter bälte med några månaders mellanrum eller med några års mellanrum. Att välja ett bälte av metallnät på rätt sätt börjar med ugnen och delarna, inte med katalogpriset.

Den här guiden jämför de viktigaste bandkonstruktionerna, förklarar hur de används vid sintring, hårdlödning, värmebehandling, torkning och snabbfrysning, och går igenom de praktiska urvalsfaktorerna som är viktiga innan du gör en beställning.

Metallnätsbältes konstruktionstyper och när de ska användas

Metallnätbälten är inte en enda produkt. Konstruktionen avgör hur bandet böjer sig runt ändrullarna, hur mycket öppet område det ger och hur mycket belastning det kan bära utan distorsion. De flesta industriella metallnätsbälten faller i en av tre strukturfamiljer.

Balanserade bälten i metallnät

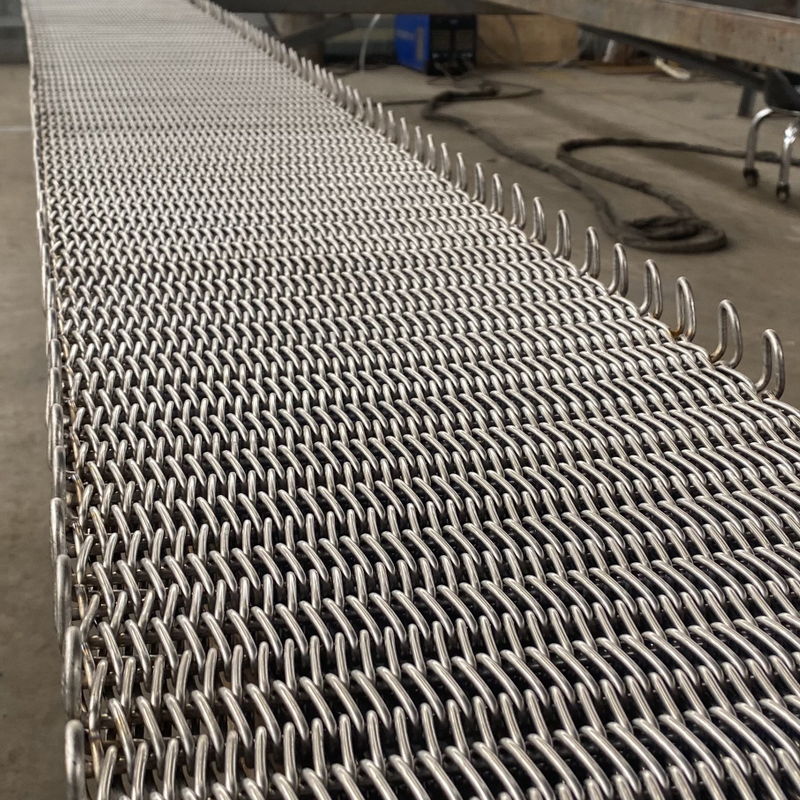

Balanserade vävar använder vänster och höger spiraltrådar anslutna med krympta tvärstänger. Detta ger en plan, stabil yta med god luftgenomsläpplighet. Balanserade vävband är standardvalet för sintringsugnar, hårdlödningsugnar, glödgningslinjer och torktransportörer där delar behöver jämn värmeexponering och där belastningen är relativt lätt och jämnt fördelad.

Kedjedrivna bälten i metallnät

Kedjenätbälten lägger till sidokedjor eller integrerade kedjekanter till den vävda ytan. Kedjan ger positivt ingrepp med kedjehjul, vilket förhindrar slirning och förbättrar spårningen på längre transportbanor. Om linjen bär tunga komponenter, såsom fordonssmide eller täta pulvermetallurgiska delar, är en kedjedriven konstruktion vanligtvis det säkrare alternativet.

Hiss och lyftnätsbälten

Hissbälten är designade för lutande transportörer och lyftsektioner. De innehåller ofta flygplan, sidoskydd eller speciella ytegenskaper som förhindrar delar från att glida bakåt. I värmebehandlingsverkstäder används vanligtvis hissnätsbälten för att flytta fästelement, lager och små bearbetade delar mellan processsteg.

Metallnätsbandapplikationer i ugnsprocesser

Olika ugnsprocesser ställer olika krav på bandet. Samma metallnätsband som fungerar i en lätt torkugn kan snabbt misslyckas i en hårdlödningsugn med tunga kopparenheter och aggressiva flussrester. Att matcha bältet till processen är kärnan i urvalsuppgiften.

Sintringsugnsnätband

Sintring producerar en kontinuerlig ström av delar som rör sig långsamt genom en lång, uppvärmd zon. Metallnätbandet som stöder dem måste klara vikten av delarna samt termisk expansion under uppvärmning och kylning. Pulvermetallurgilinjer, keramiska sintringslinjer och sintringslinjer för elektroniska komponenter är alla beroende av bälten som bibehåller en stabil yta så att delar inte förskjuts eller faller genom nätöppningarna. För pulvermetallurgiska delar till bilar måste bandet också tåla belastningar med hög densitet och upprepade uppvärmningscykler. Tillverkare som Yangzhou Yafei erbjuder dedikerade bildelar sintringsugnar nätbälten designad kring dimensionsstabiliteten hos täta metalldelar.

Grossistförsäljning av bildelar Sintringsugn Nätbälte Leverantörer, fabrik - Yang Yangzhou Yafei Machinery Manufacturing Co., Ltd är Kinas grossistleverantörer och fabrik, leverantörer och fabrik, av... Visa produkt →

Lödugnsnätsband

Hårdlödningsugnar utsätter transportbandet för höga temperaturer, rester av hårdlödningslegeringar och i fallet med aluminiumlödning, en kontrollerad atmosfär som måste penetrera jämnt runt varje fog. Bandet måste förbli plant eftersom även en liten ytvariation kan förändra hur flussmedlet väter fogen. Aluminiumlödningslinjer för bilkylare, kondensorer och förångare är ett typiskt fall där bandet väljs för att matcha det exakta fixturarrangemanget. Yafeis nätband för lödugnar i aluminium täcka flera värmeväxlarkomponenter, vilket gör dem till en användbar referenspunkt för köpare inom fordonssektorn för värmehantering.

Grossist leverantörer av nätbälte för lödugn för aluminium, fabrik - Yangzhou Yafei Yangzhou Yafei Machinery Manufacturing Co., Ltd är Kinas grossistleverantörer och fabrik för nätbälte för lödugnar i aluminium, detaljer: ... Visa produkt →

Värmebehandlingsugnar nätbälten

Släckning, härdning, normalisering, glödgning och ljusbearbetning involverar uppvärmning, snabb kylning eller kontrollerade atmosfärsförhållanden. I härdugnar kan remmen bära lager och fästelement genom värmekammaren och sedan släppa ut dem i kylmediet. Vid ljusglödgning skyddar atmosfären ytfinishen på delar av rostfritt stål, så bandet får inte införa föroreningar eller lämna märken på produkten. Värmebehandlingsbälten tenderar därför att vara tyngre, mer värmebeständiga konstruktioner med jämn ytkvalitet.

Mesh-bälten för livsmedelsbearbetning

Torkning och snabbfrysning är inte värmebehandlingsprocesser vid hög temperatur, men de skapar olika risker: fukt, rengöringskemikalier och temperatursvängningar. Ett mattorkbälte måste tillåta luftcirkulation samtidigt som små produkter hålls stabila på ytan. Snabbfrysningsbälten fungerar vid låga temperaturer, vilket gör flexibilitet och motståndskraft mot sprödhet viktigt. För processorer som hanterar snacks, örter, skaldjur, kött, frukt och grönsaker måste bältets yta vara lätt att rengöra och formstabil. Yafeis mattorkande transportband är en del av en bredare nätbandslinje för livsmedelsindustrin som även inkluderar snabbfrysningsband och löpande bandtransportörer.

Grossistleverantörer för mattorkning av transportband, fabrik - Yangzhou Yafei Machiner Yangzhou Yafei Machinery Manufacturing Co., Ltd är Kinas grossistleverantörer och fabrik för mattorkning av transportband, detaljer: Mattorkning... Visa produkt →

Hur man väljer ett bälte i metallnät: Viktiga köpfaktorer

Det finns ingen enkel formel som passar varje beställning av metallnätbälten, men det finns en tydlig ordning för beslut. Definiera först ugnsmiljön, sedan den mekaniska belastningen, sedan remmens geometri och slutligen remkanten och materialet.

Arbetstemperatur och atmosfär

Bandlegeringen måste klara den maximala ugnstemperaturen, inte bara börvärdet, utan även strålningsvärmetopparna som uppstår när ugnen cyklar. I kontinuerliga ugnar kan bandet tillbringa långa perioder inne i den uppvärmda zonen och sedan gå ut genom en kylsektion. Atmosfären har lika stor betydelse som temperaturen. Oxiderande, reducerande eller flödesbärande atmosfärer kan angripa bandets yta och förkorta dess livslängd om legeringen inte väljs för den specifika exponeringen. Nätband av rostfritt stål är vanliga, men den exakta kvaliteten bör bekräftas mot den faktiska ugnsmiljön.

Lastvikt och lastfördelning

Varje komponent på bältet lägger till vikt, och den vikten är inte alltid jämnt fördelad. Täta delar, såsom sintrade fordonskomponenter eller stålfästen, skapar lokala spänningspunkter på nätet. För tunga eller koncentrerade laster är en kedjedriven konstruktion eller en tätare väv med tyngre tråddiameter lättare att motivera. Det klassiska misstaget är att välja ett bälte baserat på total belastning per kvadratmeter samtidigt som man ignorerar hur delarna faktiskt är placerade. Ojämn belastning gör att bältet spårar åt ena sidan, skrynklas eller sträcker sig asymmetriskt.

Nätöppning och delstöd

Nätöppningen måste vara tillräckligt liten för att förhindra att små delar faller igenom, men tillräckligt stor för att värme eller kall luft ska kunna nå delarna. Pulvermetallurgiska kompakter och elektronisk keramik kan kräva mycket små öppningar. Större delar med långa ugnscykler kan använda mer öppna konstruktioner, vilket minskar själva remmens termiska massa. Om du bearbetar små fästelement eller pellets kan en dubbelskiktskonstruktion eller ett extra finmaskigt överlägg vara nödvändigt.

Rembredd, längd och kompatibilitet med kedjehjul

Bandets bredd ska matcha ugnskammaren eller produktflödet över transportören. Bredare remmar kräver bättre spårningskontroll och mer exakta drivsystem. För kedjenätsremmar måste kedjestigningen vara i linje med drivhjulen i ugnen. Att köpa en rem enbart baserat på bredd och tråddiameter utan att bekräfta drivarrangemanget är en vanlig orsak till installationsfel.

Kantbehandling

Bandets kanter påverkar hur bandet löper genom ugnen. Vävda kanter är standard, men svetsade kanter är att föredra när bandet sannolikt fransar eller när ugnen har snäv spel. För tunga transporter kan en förstärkt kant förhindra kantböjning och förlänga livslängden. Fråga tillverkaren om kantalternativ innan du slutför specifikationen.

Installations- och underhållspraxis som förlänger bältets livslängd

Ett bälte av metallnät som installeras korrekt och underhålls regelbundet kommer att hålla längre än ett som ignoreras. De flesta remproblem orsakas inte av själva remmaterialet, utan av hur remmen spänns, riktas in och rengörs.

Spänning och spårning

Överdriven spänning är den vanligaste orsaken till för tidigt rembrott. Metallnätsbälten sträcker sig något under de första arbetscyklerna. Spänningen bör ställas in så att remmen förblir i positiv kontakt med drivtrumman eller kedjehjulen, men inte så hårt att spiralerna låser sig och förhindrar naturlig böjning. Veckovisa kontroller av bandets spårning längs ugnens längd kommer att fånga felinriktning innan det äter sig in i bandets kanter.

Städscheman

Hårdlödningsfluss, oljerester och ansamling av livsmedelsprodukter kan hårdna på bandets yta och påverka dess rörelse. Den rekommenderade rengöringsmetoden beror på föroreningen. Livsmedelsbearbetningsbälten behöver regelbundet tvättas med milda rengöringsmedel och noggrann sköljning. Värmebehandlingsbälten kan kräva enstaka avbränningscykler för att avlägsna kolavlagringar. Målet är detsamma: hålla nätfogarna fritt rörliga.

Planerat byte

Inget bälte av metallnät varar för evigt. Att spåra register över bältes tjocklek, förlängning och visuellt tillstånd hjälper dig att planera byten under schemalagda underhållsfönster snarare än efter ett nödhaveri. För kontinuerliga ugnar som är igång 24 timmar om dygnet är det ofta den billigaste försäkringen att ha ett reservbälte på plats.

Inköp av metallnätsbälten: varför leverantören spelar roll

Att välja rätt bälteskonstruktion är bara halva ekvationen. Den andra hälften är om leverantören kan översätta dina ugnsförhållanden till ett band som faktiskt är byggt för applikationen. En leverantör av generalistbälten kan sälja standardstorlekar till dig, men en tillverkare med en strukturerad produktlinje är lättare att utvärdera. Yafei, en kinesisk tillverkare baserad i Yangzhou, organiserar sitt sortiment av metallnätband efter ugnstyp, process och arbetsstycke. Den strukturen är användbar eftersom den tvingar köparen att tänka på bandet i samma termer som ugnsleverantören: vilken ugn, vilken process, vilken del.

Produktkategorierna på Yafei-webbplatsen omfattar sintringsugnsbälten, värmebehandlingsugnsbälten, lödugnsbälten, kedjenätsband och livsmedelsindustribälten. Ansökningssidorna för lödning, livsmedelsbearbetning, värmebehandling och pulvermetallurgi återspeglar en tydlig förståelse av processförhållanden. Denna typ av organisation minskar risken för att beställa ett generiskt bälte som inte riktigt passar utrustningen.

Slutlig rekommendation för ditt beslut om bälte i metallnät

Börja med processen, inte priset. Dokumentera ugnstemperaturen, atmosfären, delens vikt, delens dimensioner och den erforderliga transportörhastigheten. Jämför sedan dessa förhållanden med alternativen för bälteskonstruktion. För hårdlödning och sintring av linjer, använd ett band med beprövad processerfarenhet i dessa applikationer. För tunga laster och långa transportörer, överväg kedjedrivna strukturer. För livsmedelsbearbetning, prioritera renbarhet och stabil drift vid låga temperaturer.

Arbeta med en leverantör som ställer frågor om din ugn och delar innan du citerar ett bälte. Om en leverantör bara pratar om tråddiameter och pris utan att diskutera temperatur, atmosfär och belastning, kan bandet fortfarande gå, men det kommer inte att gå så länge som det borde. Ett bälte i metallnät är en hållbar komponent när det väljs mot de verkliga driftsförhållandena. Tiden som spenderas på specifikation betalas tillbaka dussintals gånger i färre byten och färre oplanerade ugnsstopp.
