Nästa generations termisk bearbetning: Maximera ugnseffektiviteten med avancerade värmebehandlingsresistenta meshbälten

Metallurgisk sammansättning och termiska nedbrytningsmekanismer

Driftsmiljön inuti en kontinuerlig härdnings- eller hårdlödningsugn är fientlig mot kommersiella järnlegeringar. Vid temperaturer som varierar mellan 600°C och 1150°C upplever vanliga stål snabb oxidation, korntillväxt och krypdeformation. En robust värmebehandlingsresistent nätbälte måste konstrueras av högkvalitativa austenitiska nickel-krom-järnlegeringar för att förhindra för tidigt fel.

När man väljer en transportörkonfiguration måste ingenjörer ta hänsyn till specifika atmosfäriska interaktioner. I gasförkolningsugnar, till exempel, hålls kolpotentialen hög för att avsiktligt tvinga in kol i ytan på ståldelar. Ett nätband av låg kvalitet absorberar detta kol och bildar sköra inre karbider längs dess korngränser. Denna process, känd som grönröta eller förkolning försprödning, minskar nätets flexibilitet, vilket leder till plötsliga brott under dragbelastning. Att använda specialiserade mikrolegeringar som innehåller kisel eller sällsynta jordartsmetaller som cerium förbättrar dramatiskt motståndet mot denna strukturella nedbrytning.

Strukturell jämförelse: vävt nät vs. Cast Link-design

Industriella termiska bearbetningslinjer använder två primära geometriska konfigurationer för deltransport. De arkitektoniska skillnaderna mellan en flexibel, vävd trådstruktur och en styv, sammankopplande gjuten segmentstruktur påverkar termisk effektivitet, nyttolastförmåga och enhetligheten i den slutliga värmebehandlingen.

Tekniska data framhäver ett kritiskt mått för termiska bearbetningsanläggningar med stora volymer: det termiska massförhållandet. Eftersom en vävd värmebehandlingsresistent nätbälte använder tunna, höghållfasta kalldragna trådar istället för tunga gjutna sektioner, slösar ugnen mycket mindre energi på att värma upp själva transportören. I en typisk härdlinje för bilfästelement som bearbetar 2 000 kg produkt per timme, kan byte från en tung gjuten transportör till ett optimerat vävt trådband minska ugnens energiförbrukning med upp till 22 %, vilket ger avsevärda besparingar.

Termisk trötthet och mekanisk kryplivscykelanalys

Transportband inuti industriugnar misslyckas inte på grund av enkel dragöverbelastning. Istället slits de ner med tiden på grund av två långsiktiga tekniska utmaningar: krypdeformation och termisk utmattning orsakad av upprepade uppvärmnings- och kylcykler.

Krypning uppstår när ett material hålls under konstant mekanisk belastning vid förhöjda temperaturer. Under hundratals timmar sträcker sig metallen långsamt. Om ett nätband är felaktigt spänt, eller om dess legering saknar tillräckligt med korngränsförstärkande element som volfram eller kobolt, kommer det att sträckas överdrivet, vilket orsakar spårningsproblem och blockerar ugnens drivhjul.

Atmosfärens cirkulation och släckande enhetlighet

I avancerade tillverkningssektorer som skärning av flygredskap eller tillverkning av medicinska instrument är det avgörande att uppnå enhetlig hårdhet över en produkts hela yta. Variationer i hårdhet kan göra att delar skev eller går sönder under påkänning. Utformningen av transportbandet spelar en direkt roll för att upprätthålla denna kvalitetskontroll.

En precisionsvävd värmebehandlingsresistent nätbälte erbjuder öppna ytor som sträcker sig från 30 % till 70 %. Denna öppna struktur gör att värmegaser med forcerad konvektion eller atmosfärsgaser kan flöda obehindrat runt delarna, vilket säkerställer jämn uppvärmning över alla ytor. Denna öppenhet lönar sig också under släckningsfasen:

• Snabb vätskespridning: Släckoljor spolas omedelbart genom nätet, vilket förhindrar att varma fickor bildas under delarna.
• Eliminering av ångfiltar: Den öppna väven hindrar ång- eller oljeångbubblor från att fastna under platta komponenter, vilket säkerställer enhetliga kylningshastigheter.
• Minskad oljedragning: Mindre härdolja fastnar på de tunna trådprofilerna när de lämnar tanken, vilket sparar på oljeförbrukningen och minskar efterföljande rengöringskrav.

Omvänt tenderar solida gjutna länkar att maskera delarnas bottenytor, fungerar som en kylfläns som saktar ner kylningshastigheter och potentiellt orsakar inkonsekvent mikrostrukturomvandling i låglegerade stål.

Spårningsdynamik och justering av drivmekanismer

Att se till att ett transportband går rakt genom en lång tunnelugn med hög temperatur är en ständig utmaning för underhållsteam. Som en värmebehandlingsresistent nätbälte rör sig genom olika temperaturzoner, kan varje ojämn temperaturfördelning över ugnens bredd göra att bandet expanderar ojämnt och drar det åt sidan.

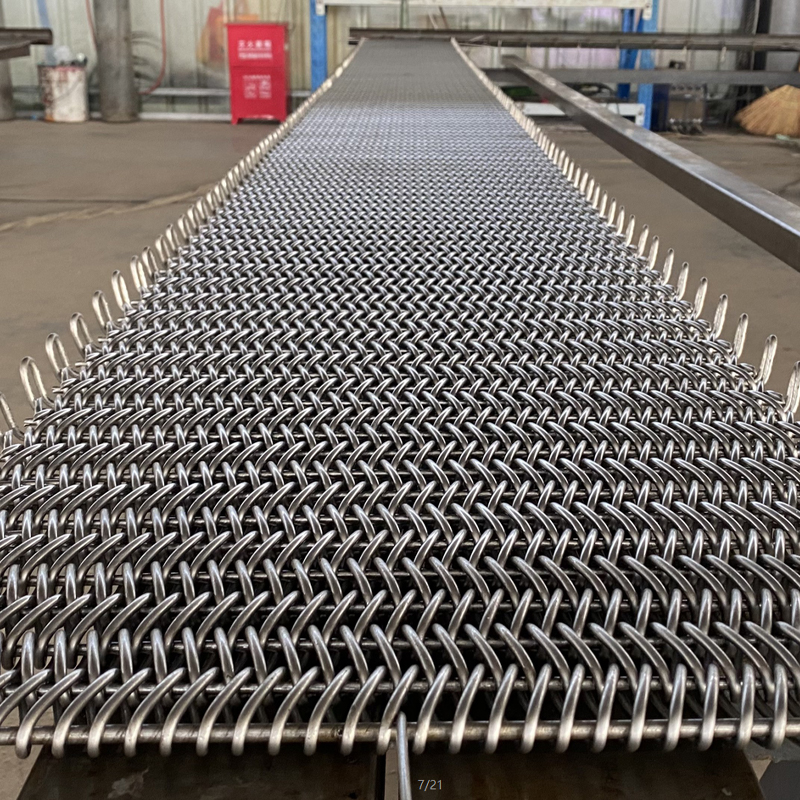

För att motverka detta är avancerade vävda bälten konstruerade med omväxlande vänster- och högerhandsspiraler. Dessa spiraler är säkert förenade med raka eller krimpade tvärstänger, vilket säkerställer att de sidokrafter som genereras när bältet böjs balanserar helt. Denna självkorrigerande inriktning förhindrar att bandet glider in i ugnens inre murverk, vilket eliminerar en vanlig orsak till kantskador och förlänger systemets livslängd.
